توليد الديزل منخفض الجهد

مجموعة مولدات الديزل ذات الجهد المنخفض

مجموعة مولدات محرك ديزل مع خرج مولد كهربائي منخفض الجهد، عادةً 400 فولت أو 480 فولت، تم تكوينها للاتصال المباشر بلوحات توزيع الجهد المنخفض بالمنشأة من أجل إمداد الطاقة الاحتياطية أو الأولية أو المستمرة.

400 / 480

الخامس الناتج الجهد

20-2000

نطاق الإخراج كيلوواط

1500 / 1800

دورة في الدقيقة لمدة 50/60 هرتز

المنتج
مقدمة

المنتج Introduction

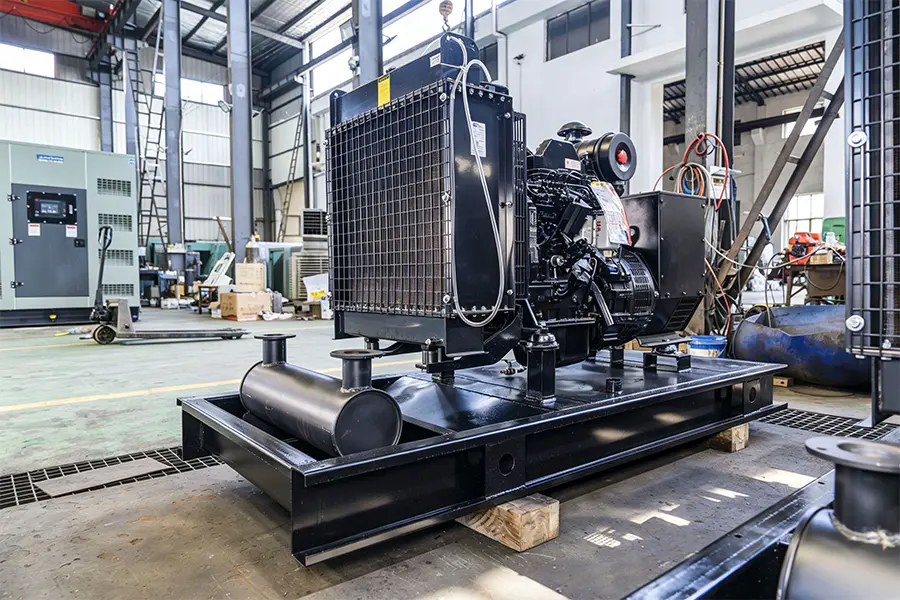

مجموعة مولدات الديزل ذات الجهد المنخفض عبارة عن مولد محرك ديزل تم تكوينه لإنتاج خرج كهربائي عند مستويات الجهد المنخفض، عادةً 400 فولت لأنظمة 50 هرتز أو 480 فولت لأنظمة 60 هرتز، مما يسمح بالاتصال المباشر بلوحات توزيع الجهد المنخفض بالمنشأة بدون محول وسيط. تتكون المجموعة من محرك الديزل، ومولد الجهد المنخفض، ولوحة التحكم، ونظام التبريد، ونظام الوقود، والإطار الأساسي، ويتم تجميعها كوحدة متكاملة للتركيب الداخلي أو الخارجي. يعد خرج الجهد المنخفض مناسبًا لتطبيقات الطاقة الاحتياطية والطاقة الأولية والطاقة المستمرة في المرافق حيث يتم خدمة الحمل بواسطة معدات توزيع الجهد المنخفض. تم ضبط سرعة المحرك على 1500 دورة في الدقيقة لخرج 50 هرتز أو 1800 دورة في الدقيقة لخرج 60 هرتز، مع خرج كهربائي يتراوح من 20 كيلو واط إلى 2000 كيلو واط حسب الطراز. تدير لوحة التحكم تشغيل المحرك وإيقافه، وإثارة المولد، والتزامن مع الأداة المساعدة أو مجموعات المولدات الأخرى، ووظائف الحماية. يتم نشر تكوينات الجهد المنخفض على نطاق واسع في المباني التجارية والمستشفيات ومراكز البيانات ومنشآت التصنيع والمواقع النائية حيث تعمل شبكة التوزيع بجهد منخفض وحيث يعمل الاتصال المباشر على تبسيط الواجهة الكهربائية.

ثلاثة تكوينات مشتركة للجهد المنخفض

الاستعداد

الاستعداد Power Supply

التشغيل التلقائي عند فشل المرافق، وتوفير الأحمال الحرجة من خلال مفتاح النقل التلقائي. تم ضبط الحجم ليناسب قائمة الأحمال الأساسية ويتم تشغيله عادةً بشكل متقطع مع عدم وجود عملية موازية للشبكة.

رئيس الوزراء

رئيس الوزراء Power Supply

التشغيل المستمر كمصدر أساسي للطاقة في المواقع التي لا تحتوي على إمدادات مرافق، مُصنف للحمل المتغير خلال ساعات سنوية غير محدودة مع متوسط الحمل المسموح به عند التصنيف الأساسي.

بالتوازي

عملية الشبكة الموازية

عملية متزامنة مع شبكة المرافق للحلاقة القصوى، أو إدارة الأحمال، أو التصدير. يتطلب تنسيق الحماية، ومعدات المزامنة، والامتثال لمتطلبات ربط المرافق.

خيارات التكوين

الجهد الناتج

400 فولت لـ 50 هرتز، 480 فولت لـ 60 هرتز، قيم أخرى حسب الطلب

سعة الإخراج

من 20 كيلووات إلى 2000 كيلووات، حسب الطراز

نوع المحرك

محرك ديزل رباعي الأشواط، مزود بشاحن توربيني أو بسحب طبيعي

سرعة المحرك

1500 دورة في الدقيقة لـ 50 هرتز، 1800 دورة في الدقيقة لـ 60 هرتز

نوع المولد

مولد كهربائي متزامن بدون فرش، عزل من الفئة H، غلاف IP23

نظام الإثارة

متحمس ذاتيًا أو متحمس بشكل منفصل مع منظم الجهد التلقائي

تصنيف الواجب

الاستعداد, prime, or continuous, configuration dependent

طريقة البدء

مشغل كهربائي 24 فولت تيار مستمر، مشغل هواء متاح في الموديلات الأكبر

طريقة التبريد

تبريد مائي بحلقة مغلقة مع مشعاع أو مبادل حراري عن بعد

لوحة التحكم

وحدة تحكم قائمة على PLC مع HMI، التشغيل والإيقاف التلقائي، المزامنة، وظائف الحماية

الاتصالات

Modbus أو Ethernet أو بروتوكولات أخرى لتكامل SCADA عند الطلب

تخزين الوقود

الخزان الأساسي، أو الخزان النهاري، أو مخزن المواد السائبة الخارجي، يعتمد على التكوين

نموذج التثبيت

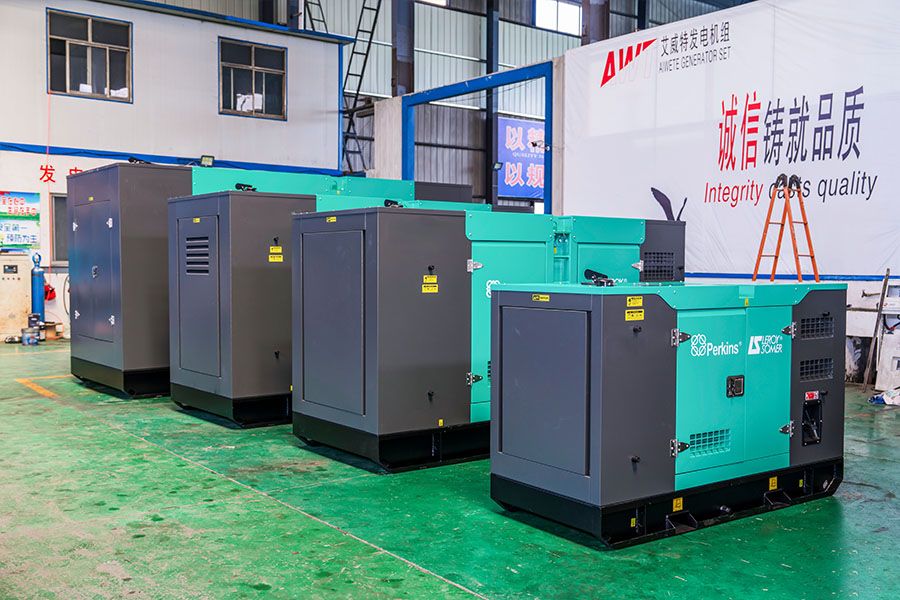

انزلاق مفتوح، مظلة عازلة للصوت، أو حاوية

المفاتيح الكهربائية

قاطع الدائرة المتكاملة، أو مفتاح النقل التلقائي، أو لوحة التوزيع

حيث يتم تحديد مخرجات الجهد المنخفض

المباني التجارية

مباني المكاتب ومراكز التسوق والفنادق حيث تعمل شبكة التوزيع بجهد منخفض وحيث تكون الطاقة الاحتياطية مطلوبة لسلامة الحياة والخدمات الأساسية.

المستشفيات ومرافق الرعاية الصحية

تتطلب مرافق الرعاية الصحية طاقة احتياطية لغرف العمليات ووحدات العناية المركزة ومعدات دعم الحياة، مع بدء التشغيل التلقائي عند فشل المرافق.

مراكز البيانات

مراكز البيانات التي تستخدم توزيع الجهد المنخفض لأحمال تكنولوجيا المعلومات ومعدات التبريد، مع قدرة توليد احتياطية تتناسب مع قائمة الأحمال الحرجة.

مرافق التصنيع

مصانع التصنيع والمستودعات ذات توزيع الجهد المنخفض، باستخدام الطاقة الاحتياطية أو الأولية لمعدات الإنتاج وخدمات البناء.

المواقع النائية والاتصالات

تستخدم مواقع الاتصالات ومحطات الضخ النائية والمرافق المعزولة توليد الطاقة الرئيسية بالديزل كمصدر أساسي للكهرباء.

الأحداث والطاقة المؤقتة

تستخدم مواقع البناء والفعاليات والمرافق المؤقتة مجموعات مولدات الجهد المنخفض في حاويات أو مثبتة على مقطورة لتوفير الطاقة المؤقتة.

أسئلة الهندسة والتطبيق

الاستعداد vs prime rating selection

الاستعداد rating applies to intermittent operation during utility outages, with limited annual hours and no overload capability. Prime rating applies to continuous operation as the primary power source, with an allowable average load over the operating period. Confirm the intended duty cycle and expected annual operating hours during the project specification phase.

تنسيق تبديل النقل التلقائي

يقوم مفتاح النقل التلقائي بتنسيق إشارة البدء إلى مجموعة المولدات، وينقل الحمل من الأداة المساعدة إلى المولد، ويعيد الحمل إلى الأداة المساعدة عند الاستعادة. تحقق من تصنيف مفتاح النقل ونوع الانتقال (مفتوح أو مغلق) ومنطق التحكم مقابل قائمة أحمال المنشأة ومتطلبات استعادة المرافق أثناء مرحلة التصميم.

اختبار بنك التحميل للتطبيقات الاحتياطية

الاستعداد generator sets operating at light load for extended periods may experience wet stacking and incomplete combustion. Periodic load bank testing at rated capacity is recommended to verify performance and to maintain combustion condition. Confirm the recommended load bank test interval and capacity during the project specification phase.

بالتوازي operation with utility network

بالتوازي operation requires synchronization equipment, protection coordination with the utility, and compliance with the utility interconnection requirements at the project location. Confirm the utility interconnection requirements, protection settings, and metering arrangements during the project specification phase.

حجم تخزين الوقود والاستقلالية

يتم تحديد حجم سعة تخزين الوقود وفقًا لفترة الاستقلالية المطلوبة عند الحمل المقدر، بناءً على معدل استهلاك وقود المحرك. تتوفر الخزانات الأساسية، والخزانات النهارية، وتكوينات تخزين المواد السائبة الخارجية وفقًا لمتطلبات التشغيل الذاتي وقيود الموقع. تأكيد فترة الاستقلالية المطلوبة وترتيبات توصيل الوقود خلال مرحلة تصميم المشروع.

المتطلبات الصوتية وحدود الضوضاء في الموقع

تتوفر المظلة العازلة للصوت والحاويات مع معالجة التوهين الصوتي لتقليل انبعاث الضوضاء. يعتمد مستوى الضوضاء المحدد على مسافة محددة على التكوين وتخطيط الموقع. التحقق من المواصفات الصوتية مقابل متطلبات الضوضاء المطبقة في الموقع خلال مرحلة مواصفات المشروع.

المراقبة عن بعد والتشغيل غير المراقب

يمكن تكوين لوحة التحكم بواجهات مراقبة عن بعد للإشراف على التشغيل من غرفة التحكم المركزية أو المحطة المتنقلة. يتم تكوين وظائف التشغيل والإيقاف التلقائي، ونقل إشارات الإنذار وإيقاف التشغيل، والمراقبة البيئية للموقع وفقًا لنموذج تشغيل الموقع. تحقق من رابط الاتصال ونقل إشارة الإنذار أثناء التشغيل.

التشغيل والصيانة

الوقود

التحقق من مستوى الوقود وجودته عند بداية كل وردية عمل، وتصريف المياه والرواسب من خزان الوقود على فترات زمنية محددة.

تزييت

فحص مستوى زيت المحرك في بداية كل نوبة عمل واستبدال الزيت وفلتر الزيت حسب جدول الصيانة أو نتائج تحليل الزيت.

التبريد

تحقق من مستوى سائل التبريد وحالته في بداية كل نوبة، وافحص الرادياتير بحثًا عن أي انسداد أو تراكم الحطام على فترات زمنية محددة.

البدء

تحقق من جهد البطارية وحالة الطرف على فترات زمنية مجدولة، واختبر وظيفة التشغيل التلقائي في ظل ظروف التحميل وفقًا لإجراءات الموقع.

الكهربائية

فحص نهايات الكابلات، وحالة قاطع الدائرة، وإعدادات مرحل الحماية على فترات زمنية مجدولة، وتسجيل قيم مقاومة العزل لتحليل الاتجاه.

السجلات

سجل معلمات التشغيل وسجل الإنذارات وأنشطة الصيانة لكل عملية تشغيل لدعم تشخيص الأخطاء وتخطيط الصيانة.
