شركة يانغتشو Aiweite الكهروميكانيكية المحدودة تصنع مجموعات مولدات الديزل العالمية 10 كيلو فولت أمبير – 100 كيلو فولت أمبير كجزء من برنامج مولد يمتد من 1 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير. هذه السلسلة هي النهاية المدمجة لهذا النطاق: محركات ديزل صناعية صغيرة التجويف، ومولدات نحاسية كاملة بدون فرش لا تحتاج إلى صيانة، وتحكم ذكي بشاشة LCD، تم تجميعها واختبارها بواسطة التحميل في مصنعنا الخاص قبل الشحن.
تم تصميم النطاق للعمل الاحتياطي والمتقطع في المباني والمحلات التجارية والعيادات والمدارس وورش العمل الخفيفة وغرف التيار الضعيف وأعمال الطوارئ الخارجية. نظرًا لأن النظام الأساسي يقبل جميع العلامات التجارية الرئيسية للمحركات، فإننا نقوم بتكوين كل وحدة حول ملف تعريف الحمل الفعلي وظروف الموقع وواجهة التحكم بدلاً من فرض حزمة محرك واحدة.
ما تغطيه هذه السلسلة
يتم تصنيف الوحدات في هذا النطاق من 10 كيلو فولت أمبير إلى 100 كيلو فولت أمبير وتتوافق مع ISO 8528 وGB/T 2828. ويتم عرض التصنيفات الأولية والاستعداد بشكل منفصل، لذلك يتم إصلاح نقطة العمل قبل إطلاق مجموعة المحرك ومولد التيار المتردد للإنتاج. يتم ضبط التردد على 50 هرتز أو 60 هرتز والجهد على معيار الوجهة.
- المحرك: محركات الديزل الصناعية ذات التجويف الصغير السائدة مع التبريد الداخلي بشاحن توربيني وحقن الوقود الدقيق، تم اختيارها لبدء التشغيل السريع والاهتزاز المنخفض والتشغيل المستقر في البيئات الرطبة أو المتربة أو ذات درجات الحرارة المتغيرة.
- المولد: بدون فرش، نحاس كامل، عزل من الفئة H، حماية IP22-IP23، تشويه الجهد المنخفض للأحمال المنزلية والمكاتب والأحمال الصغيرة الدقيقة.
- التحكم: وحدة تحكم LCD ذكية مع تشغيل/إيقاف تلقائي، ونقل ATS، ومراقبة في الوقت الفعلي وحماية كاملة من الأخطاء؛ الإدارة عن بعد والسحابة متاحة.
- مساعد: إطار أساسي متكامل، تبريد محسّن، ترشيح ثلاثي، مخمدات خفيفة الوزن وكاتم صوت منخفض الضوضاء.
نطاق الطاقة والواجب النموذجي
يوضح الجدول أدناه كيف نقوم عادةً بتعيين النطاق للخدمة. يتبع الحجم النهائي دائمًا حمل التشغيل المحسوب، بدءًا من كيلو فولت أمبير لأكبر محرك وتراجع الجهد المقبول.
| الإخراج المقدر | واجب نموذجي | الأحمال النموذجية | الهيكل المعتاد |
| 10 – 30 كيلو فولت أمبير | الاستعداد، مرحلة واحدة أو ثلاث مراحل | فلل، محلات تجارية، غرف مراقبة، عيادات صغيرة | صامت أو مفتوح |
| 30 – 60 كيلو فولت أمبير | الاستعداد مع الاستخدام الرئيسي المتقطع | المطاعم والمكاتب والمدارس والمرافق المجتمعية | صامت أو مقطورة |
| 60 – 100 كيلو فولت أمبير | الاستعداد، الإنتاج المؤقت، قوة الموقع | الورش الخفيفة، المواقع الزراعية، البناء الميداني | صامت، مقطورة أو حاوية |
منصات المحرك التي نبني عليها
تتيح لنا المنصة العالمية مطابقة المحرك لدورة التشغيل وجودة الوقود ومسار قطع الغيار بدلاً من التوافق مع علامة تجارية واحدة. تشمل عائلات المحركات المتوفرة عبر مجموعتنا ما يلي: مجموعات مولدات الديزل التي تعمل بالطاقة الكمون , مجموعات مولدات الديزل التي تعمل بالطاقة من بيركنز , مجموعات مولدات الديزل التي تعمل بالطاقة Weichai ومجموعات مولدات الديزل التي تعمل بالطاقة Yuchai. تتوفر أيضًا باقات فولفو، بودوين، MTU، SDEC وميتسوبيشي حيث يحددها المشروع.
بالنسبة للاستعداد طويل الأمد في المناطق النائية، فإننا نفضل المحركات ذات شبكات الخدمة الواسعة والمرشحات المخزنة بشكل شائع. بالنسبة للمواقع ذات جودة الوقود الرديئة أو خطوات التحميل المتكررة، نقوم بمراجعة نوع نظام الحقن وهامش التبريد قبل التأكد من النموذج.
خيارات الهيكل
- النوع الصامت: مظلة مغلقة مع توهين للضوضاء، مُقاسة بقيمة ≥75 dB(A) لهذا النطاق، ومناسبة للمجتمعات السكنية والمدارس والمرافق الطبية.

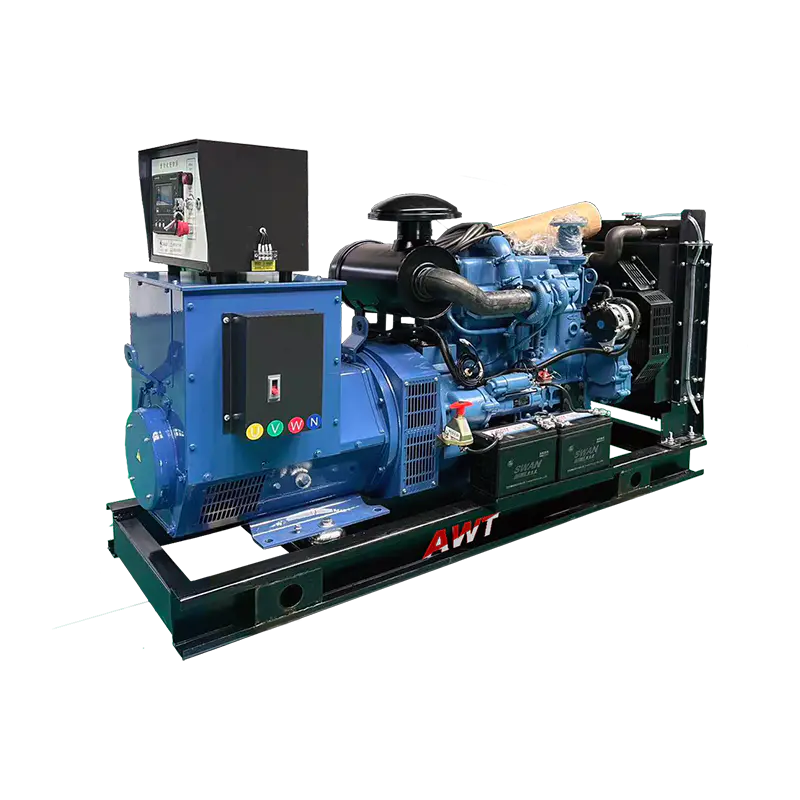

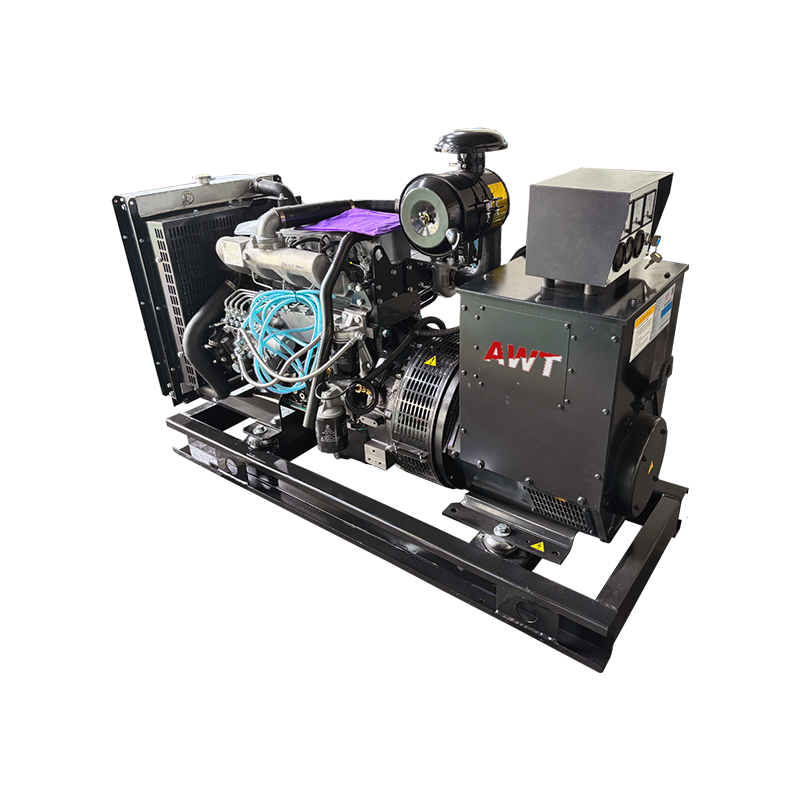

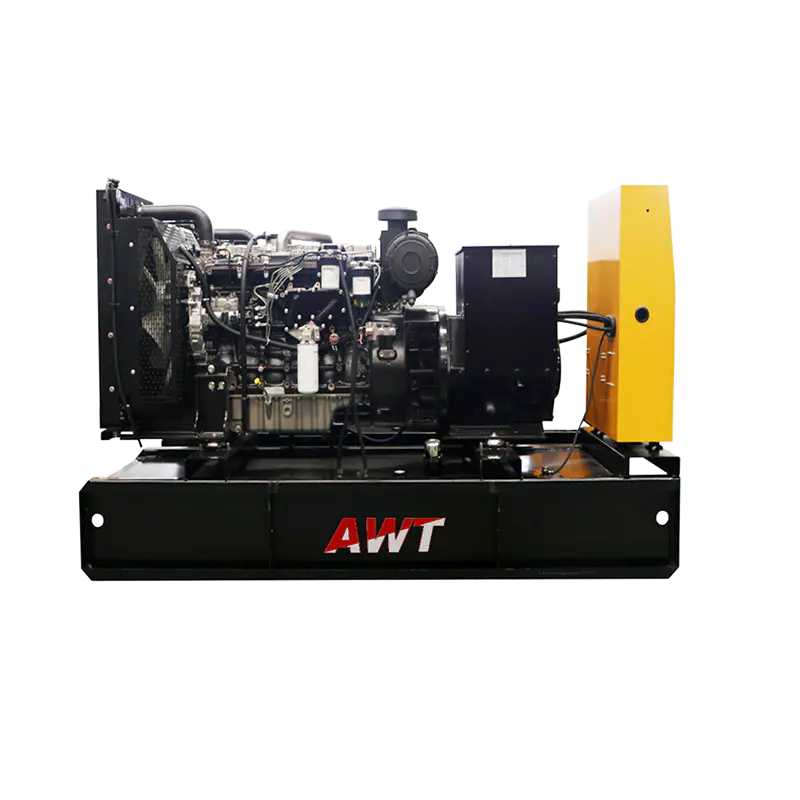

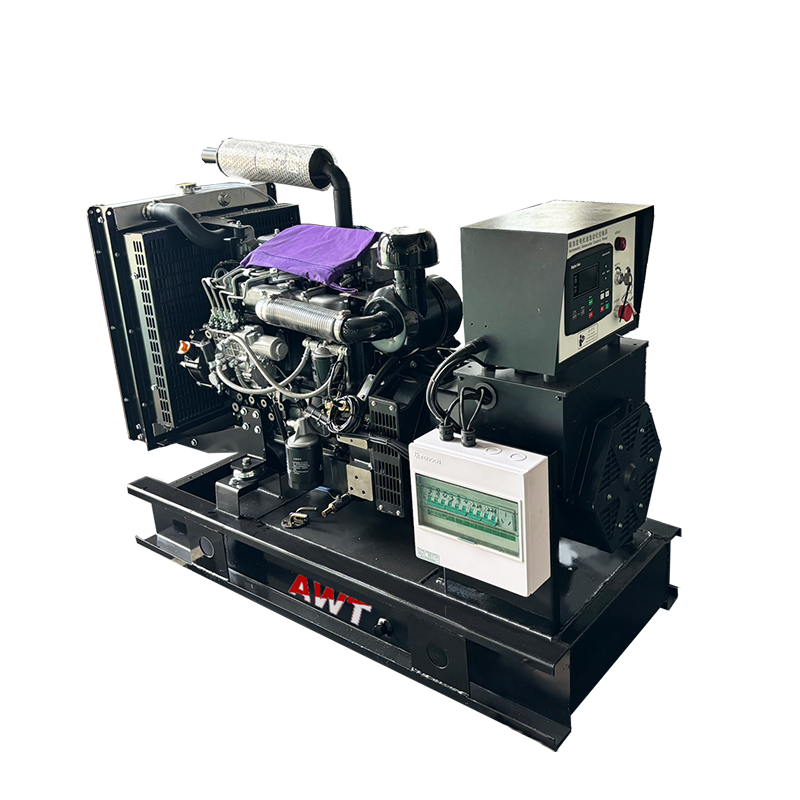

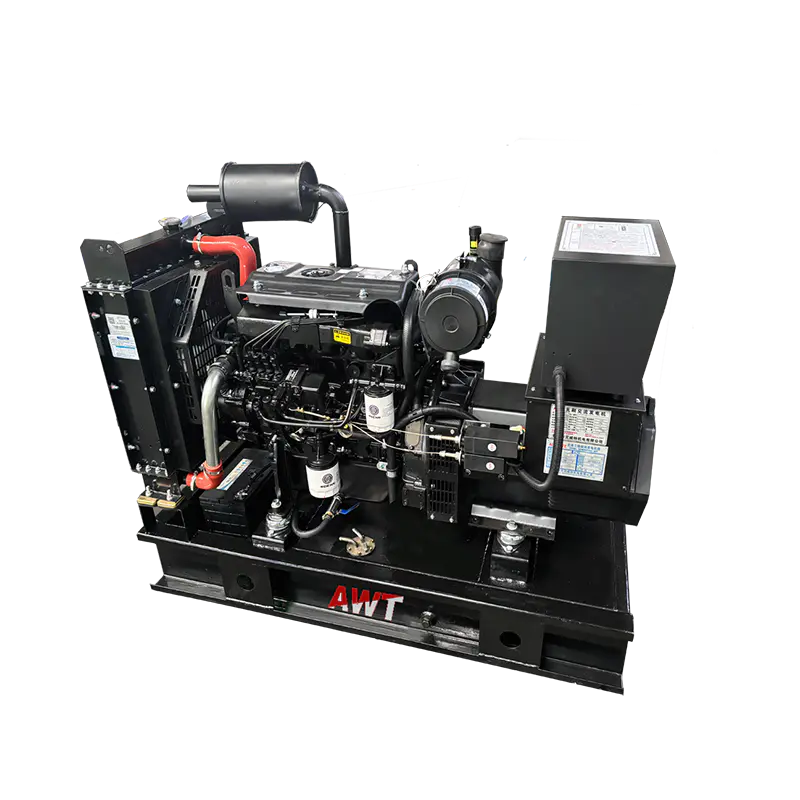

- نوع مفتوح: وحدة الإطار الأساسي لغرف المصانع وورش العمل حيث توجد بالفعل حاوية صوتية مخصصة أو غرفة آلة.
- نوع المقطورة: وحدة متنقلة للبناء الميداني والري والمناطق خارج الشبكة والأحداث المؤقتة.
- نوع الحاوية: حاوية مقاومة للعوامل الجوية للتركيب في الهواء الطلق والتشغيل لفترة أطول دون مراقبة.
التكوين الكهربائي والأتمتة
يتم تثبيت الجهد والتردد وترتيب الطور ومنصة التحكم في مرحلة الطلب. نقوم ببناء مخرجات أحادية الطور وثلاثية الطور، 50 هرتز و60 هرتز، باستخدام Deep Sea أو SmartGen أو ComAp أو وحدة التحكم المحددة من قبل العميل. يتم دمج لوحات ATS وجهات الاتصال الخاصة ببدء التشغيل عن بُعد والمراقبة السحابية حيث يتطلب الموقع تشغيلًا غير مراقب.
- بدء/إيقاف تلقائي عند فشل التيار الكهربائي، مع تأخير نقل قابل للتعديل.
- الحماية الكاملة من الأعطال: ضغط الزيت المنخفض، درجة حرارة سائل التبريد المرتفعة، السرعة الزائدة/الناقصة، الجهد الزائد/الناقص، الحمل الزائد.
- مراقبة في الوقت الحقيقي للجهد والتيار والتردد وعامل الطاقة ومستوى الوقود وساعات التشغيل.
- جهات الاتصال الجافة ومنافذ الاتصال لنظام إدارة المباني (BMS) أو نظام التحكم الإشرافي (SCADA) أو تكامل مراقبة المباني.
التثبيت والمرافق ومتطلبات الموقع
هذه الوحدات مدمجة بما يكفي لغرف المعدات وأسطح المنازل والمحلات التجارية والمكاتب الصغيرة، ولكنها لا تزال بحاجة إلى مسارات صحيحة للهواء والعادم والوقود. نصدر رسمًا لإعداد الموقع مع كل طلب يغطي الأساس أو التركيب المضاد للاهتزاز، ومناطق مدخل ومخرج هواء التبريد، وتوجيه العادم، والتخليص للوصول إلى الخدمة اليومية.
- يتم مطابقة حجم كابل الإخراج المقدر واختيار الكسارة مع أطراف المولد.
- خزان الوقود أو الخزان النهاري أو الإمداد الخارجي المزود بفلترة وإيقاف.
- يتم توفير البطارية والشاحن ودائرة البدء كجزء من النطاق القياسي.
- تم تأكيد التأريض والترتيب المحايد مقابل نظام توزيع الموقع.
مراقبة الجودة واختبار القبول
تمر كل مجموعة عبر الفحص الوارد للمكونات الرئيسية، والتحقق من التجميع، وفحوصات السلامة الكهربائية، وفحص التركيبات الميكانيكية. قبل التسليم، يتم تشغيل كل وحدة من خلال اختبار الحمل الكامل من 0 إلى 110% من السعة المقدرة، واختبار استجابة الحمل التدريجي، واختبار التحمل للتشغيل المستمر، واختبار استقرار الجهد والتردد، والتحقق من الحماية في حالات الطوارئ.
يتم إصدار سجلات الاختبار ومخططات الأسلاك وأدلة التشغيل والصيانة وقائمة المكونات مع الشحنة. عندما يتطلب المشروع اختبارًا شاهدًا أو فحصًا من طرف ثالث، فإننا نقوم بجدولة ذلك في خطة الإنتاج وإعداد الوحدة وفقًا لذلك.
الصيانة وقطع الغيار
تم تصميم النظام الأساسي للصيانة اليومية البسيطة: مرشحات يمكن الوصول إليها ومستويات السوائل المرئية ووحدة تحكم تسجل الأخطاء من أجل التشخيص السريع. نقوم بتوريد مكونات أصلية للمحرك، وأجزاء مولد التيار المتردد، وأجزاء النظام الكهربائي وأنظمة التحكم، والمرشحات والمواد الاستهلاكية للحفاظ على تشغيل الوحدات طوال فترة خدمتها.
- الخدمة الأولى في الفترات الزمنية المذكورة في دليل المحرك، ثم حسب ساعات التشغيل.
- فحص البطارية والشاحن خلال فترات الاستعداد الطويلة.
- استبدال فلتر التبريد والزيت والوقود بالدرجات المحددة.
- اختبار الحمل السنوي للتأكد من أن المجموعة لا تزال تحمل حملها المقدر.
المعلومات التي نستخدمها لتكوين الحل الخاص بك
يعتمد التكوين والاقتباس الثابت على مجموعة صغيرة من مدخلات المشروع. أرسلها وسنقوم بإرجاع النموذج المطابق ومجموعة الرسم والعرض التجاري.
| الإدخال | لماذا نحتاجها؟ |
| قائمة أحمال التشغيل وأكبر محرك يبدأ كيلو فولت أمبير | يعمل على إصلاح تصنيف kVA وتراجع الجهد المقبول |
| الجهد والتردد والمرحلة والترتيب المحايد | مجموعات لف المولد والمفاتيح الكهربائية |
| الواجب: الاستعداد، الأساسي أو المستمر | يحدد تصنيف المحرك وهامش التبريد |
| ظروف الموقع: داخلي/خارجي، محيط، الارتفاع، حد الضوضاء | يختار نوع الهيكل وderating |
| متطلبات واجهة التحكم وATS | يطابق وحدة التحكم واللوحة والمراقبة عن بعد |
| ميناء الوجهة واحتياجات التوثيق والتفتيش | يحدد التعبئة والملصقات ونطاق التسليم |
الأسئلة المتداولة
ما هو الفرق بين تصنيف kVA و kW في هذه المجموعات؟
kVA هو معدل الطاقة الظاهري للمولد. kW هي الطاقة النشطة القابلة للاستخدام بعد تطبيق عامل القدرة. توفر مجموعة 100 كيلو فولت أمبير عند عامل طاقة 0.8 80 كيلو واط من الطاقة النشطة. نقتبس كلا الرقمين حتى يمكن التحقق من قائمة التحميل مقابل السعة الحقيقية.
هل يمكن تشغيل وحدة 10 كيلو فولت أمبير – 100 كيلو فولت أمبير دون مراقبة؟
نعم. مع وحدة التحكم الذكية القياسية ولوحة ATS والمراقبة عن بعد، تبدأ المجموعة عند فشل التيار الكهربائي، وتنقل الحمل، وتراقب نفسها وتغلق عند حدوث خطأ دون وجود مشغل. تظل إمدادات الوقود وحالة البطارية من مسؤوليات الموقع الرئيسية.
ما هي ماركة المحرك التي يجب تحديدها للتركيب في وضع الاستعداد؟
بالنسبة لمعظم المهام الاحتياطية، فإن أيًا من الأنظمة الأساسية الرئيسية تؤدي أداءً جيدًا. العوامل الحاسمة عادة ما تكون شبكة الخدمة المحلية، ونوعية الوقود وتفضيل العميل لعلامة تجارية معينة. نقوم بتأكيد المحرك المتوفر للتقييم المطلوب قبل عرض الأسعار.
كيف يتم التحكم في مستوى الضوضاء في المواقع السكنية؟
يتم قياس النسخة الصامتة من هذه السلسلة عند dB75(A). عندما يتم تطبيق حد أكثر صرامة، نقوم بمراجعة تصميم المظلة ودرجة كاتم صوت العادم وموضع الوحدة، ونؤكد المستوى الذي يمكن تحقيقه وفقًا لمتطلبات الموقع.
ما هي الوثائق المتوفرة مع كل مجموعة مولدات؟
تشتمل كل شحنة على دليل التشغيل والصيانة ومخططات الأسلاك والتحكم وقائمة المكونات وسجل اختبار المصنع. يتم إعداد وثائق إضافية للجمارك أو التفتيش أو تسليم المشروع عند الطلب.
هل يمكن دمج لوحة التحكم مع نظام البناء الحالي؟
نحن نقدم اتصالات جافة ومنافذ اتصال لنظام إدارة المباني (BMS) أو نظام SCADA أو مراقبة المباني. يتم الاتفاق على البروتوكول وقائمة النقاط أثناء التكوين حتى تصل اللوحة جاهزة لواجهة الموقع.
